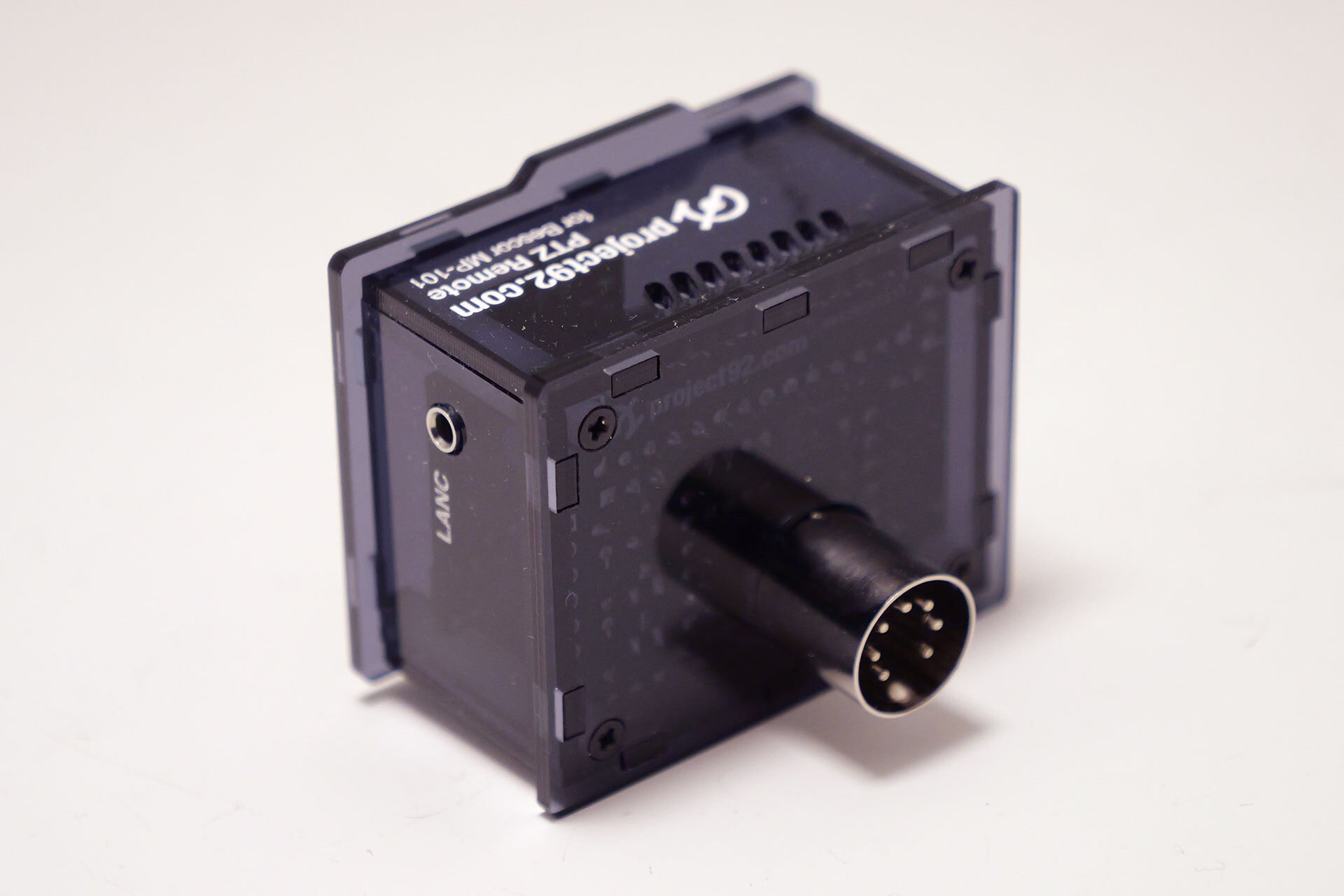

有線LANでBescor MP-101とLANC対応ビデオカメラを操作するためのモジュール

Bescor MP-101を有線LAN経由で操作するためのモジュールです。専用のリモコンないし、市販のVISCA over IP対応のリモートコントローラが利用できます。

MP-101のパン・チルト動作に加え、LANC対応のビデオカメラの操作に対応しています（ズーム、REC・STOP、フォーカス、アイリス、メニュー、OSD ON/OFFなど）。

プロトコルは独自プロトコル（UDP）に加え、VISCA over IPに対応しています。独自プロトコルではカメラのLANCでのさまざまな操作に対応しています。

専用リモコンでの操作

専用リモコンでの操作は、独自プロトコル（UDP）によるもので、パン・チルト・ズーム（PTZ）操作やカメラの各種設定が可能です。

ジョイスティックで操作するリモコンに加え、加速度センサ・ジャイロ・地磁気センサを利用した「モーションセンサリモコン」を提供しております。ただし、MP-101の動作速度が決して速くないこと、また、動作角度を指定しての制御ができないため、DJI RS 2、RS 3 Proを操作するに比べると、操作性は劣ります。

対応するVISCA over IPコントローラ

VISCA over IPへの対応については、2023年12月時点では以下のもので動作検証しています。

・Kato Vision KT-KC20
　https://takumidevice.base.shop/items/72678949

・Telestream Wirecast 15.2.1（1 Beyond VISCA/UDP）

・Bitfocus Companion 3.1.2（Sony: VISCA v2.7.0モジュール）
　https://bitfocus.io/companion

・Roland VR-6HD

VISCA over IPについては、主にソニーによるプロトコルと、PTZ Opticsによるプロトコルの大きく2つがあり、可能なかぎり両方に対応（ただしUDPのみ）していますが、すべてのコントローラでの動作を保証するものではありません。

将来のファームウェアアップデート（センドバックでの対応）によって、対応するコントローラを増やすことも検討しています（ハードウェア的なリソースの制限から、VISCAに加えて、他社のプロトコルを同時対応は難しいのはご承知おきください）

Bitfocus Companionでの制御

Bitfocus Companionはオープンソースのソフトウェアで、市販のStream Deckなどのコントロールサーフェスを使って、さまざまな機材を制御できるものです。さまざまな機材に対応した「モジュール」が提供されており、本製品の制御には、「Sony: VISCA」モジュールに加えて、「Generic TCP and UDP module」がご利用になれます。

Sony: VISCAモジュールでは、パン・チルト・ズーム操作のほか、フォーカス制御が可能です。ただし、MP-101ではプリセット・リコール機能には対応しておりません。

「Generic TCP and UDP module」によって、任意のLANCコマンドを発行することも可能です。カメラのメニュー操作などのためのUIをStream Deckなどで実現可能です。

プリセット機能には対応しておりません

DJI RS制御ユニットでは対応しているプリセット・リコールですが、MP-101では外部からパン／チルトの位置を取得したり、動作角度を指定しての制御ができないため、プリセット・リコール機能には対応しておりません。

プリセット・リコールが必要な場合は、DJI RS 2、RS 3 ProとDJI RS制御ユニットのご利用もご検討ください。

操作できる距離について

本製品はTCP/IP（UDP）を利用しているため、ルータを超えた遠隔地の操作も可能です。接続は100BASE-TX、10BASE-Tのいずれかとなります。Auto MDI/MDI-Xには対応していないため、リモコンとDJI RS制御ユニットを直結する場合は、クロスケーブルもしくはクロス変換器経由での接続が必要です。

通常は同一セグメント内での利用を想定しており、100BASE-TXでは機器間の距離は100mとなっていますので、直結の場合は100m、HUBを経由した場合は、最大2台HUBのカスケードで205mとなります。光変換などすれば、接続距離は飛躍的に長くなります。

ルータ超えで接続する場合は、本機と専用リモコン双方の設定用Web UIで、IPアドレスやデフォルトルートなどの設定が必要となります。

電源について

電源はMP-101本体から給電されますが、本機の消費電力が大きいためMP-101へはACアダプタで給電されることをおすすめいたします。

取扱説明書

取扱説明書を以下で公開しております。商品の操作方法などについて記載しておりますので、併せてご覧ください。

https://www.dropbox.com/scl/fi/23rwgqrf3kydidg06z9i3/Project92-PTZ-Remote-Manual-2024-01a-Wired-Version.pdf?rlkey=e3g73kazhutcsex6ex4huufp1&dl=0
